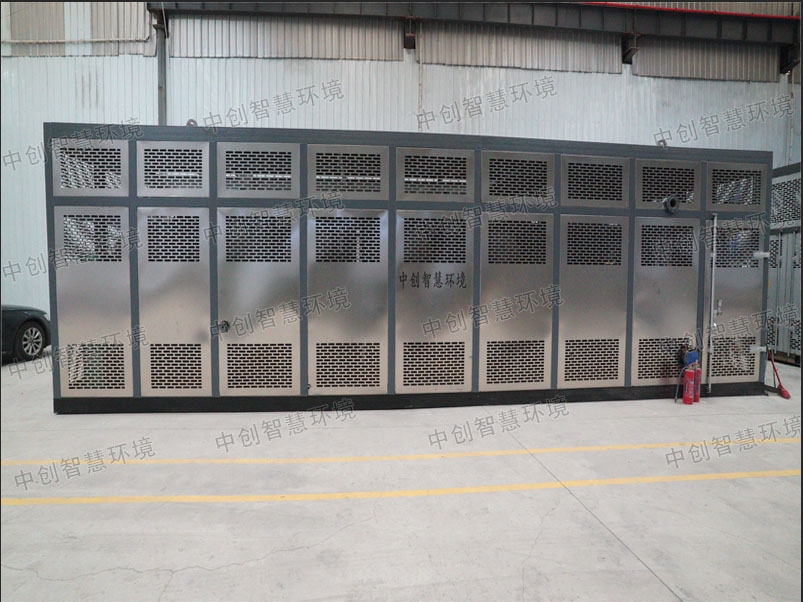

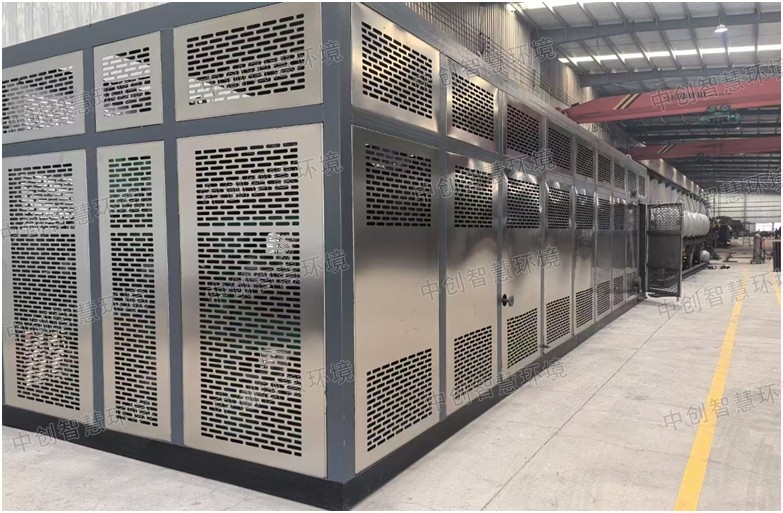

成品圖：

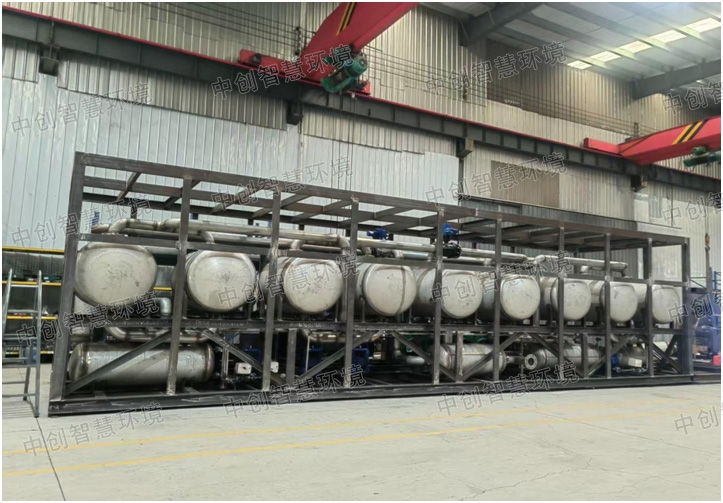

框架圖：

設計圖：

?油庫油氣回收的原理及技術方法?

油氣回收是通過物理或化學手段收集、處理油庫裝卸油品過程中揮發的油氣（主要成分為揮發性有機物VOCs），減少環境污染和資源浪費。以下是核心原理及常見技術：

?一、油氣回收基本原理?

?密閉收集?

在油罐車裝卸油品時，采用密閉管道連接油罐與儲油罐，將揮發的油氣定向輸送至回收裝置，避免直接排入大氣。

?分離與富集?

通過技術手段分離油氣中的空氣與有機物，提高油氣濃度以實現回收。

?液化或再利用?

將富集后的油氣轉化為液態油品或輸送至燃燒系統利用，實現資源化。

?二、主流回收技術?

?冷凝法?

?原理?：通過低溫（-40℃至-70℃）冷凝油氣中的有機物，使其液化分離。

?特點?：回收率高（＞95%），但能耗較高，需多級制冷。

?適用場景?：高濃度油氣回收。

?吸附法?

?原理?：利用活性炭、分子篩等吸附劑捕獲油氣中的有機物，再通過降壓或蒸汽脫附回收。

?特點?：成本低，但吸附劑需定期更換，適合低濃度油氣。

?吸收法?

?原理?：用柴油等吸收劑與油氣逆流接觸，溶解吸收有機物。

?特點?：設備簡單，但吸收劑需后續處理，效率受溫度影響。

?膜分離法?

?原理?：通過選擇性滲透膜分離油氣中的有機物（烴類）與空氣。

?特點?：能耗低、無二次污染，適合中小規模應用。

?三、系統工作流程?

油罐車裝卸油時，油氣經密閉管道進入回收裝置；

通過冷凝/吸附/膜分離等技術處理，分離油氣中的有機物；

液態油品回收入庫，凈化后的達標氣體排放。

?四、環保與經濟價值?

?環境效益?：減少VOCs排放，降低臭氧和PM2.5生成風險。

?經濟效益?：回收率可達90%以上，1噸油氣≈1.2噸汽油，顯著減少資源浪費。

通過上述技術，油庫油氣回收實現了環境保護與資源利用的雙重目標。
